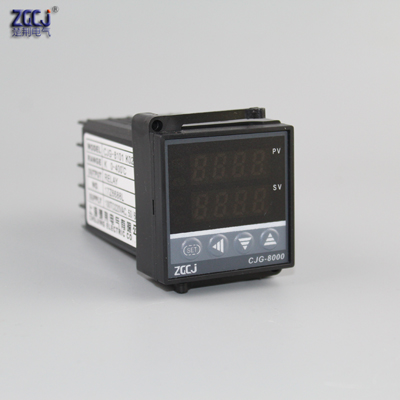

輸入范圍表(表一)
熱電偶 | 輸入 | 范圍 | 代碼 | 范圍 | 代碼 | 范圍 | 代碼 |
K | 0~200℃ | K01 | 0~400℃ | K02 | 0~600℃ | K03 | |
0~800℃ | K04 | 0~1000℃ | K05 | 0~1200℃ | K06 | ||
0~1372℃ | K07 | 0~100℃ | K13 | 0~300℃ | K14 | ||
J | 0~200℃ | J01 | 0~400℃ | J02 | 0~600℃ | J03 | |
0~800℃ | J04 | 0~1000℃ | J05 | 0~1200℃ | J06 | ||
R#1 | 0~1600℃ | R01 | 0~1769℃ | R02 | 0~1350℃ | R04 | |
S#1 | 0~1600℃ | S01 | 0~1796℃ | S02 | |||
B#1 | 400~1800℃ | B01 | 0~1796℃ | B02 | |||
E | 0~800℃ | E01 | 0~1000℃ | E02 | |||
N | 0~1200℃ | N01 | 0~1300℃ | N02 | |||
T#2 | -199.9~649.0℃ | T01 | -199.9~100℃ | T02 | -100~200.0℃ | T03 | |
0~350℃ | T04 | ||||||
熱電阻 | Pt100 | -199.9~649.0℃ | D01 | -199.9~200℃ | D02 | -100~50.0℃ | D03 |
-100~100℃ | D04 | -100~200℃ | D05 | 0.0~50.0℃ | D06 | ||
0.1~100℃ | D07 | 0.0~200℃ | D08 | 0~300.0.0℃ | D09 | ||
0.0~500℃ | D10 | ||||||
-199.9~649.0℃ | P01 | -199.9~649.0℃ | P02 | -100~50.0℃ | P03 | ||
-100~100℃ | P04 | -100~200℃ | P05 | 0.0~50.0℃ | P06 | ||
0.0~100℃ | P07 | 0.0~200℃ | P08 | 0~300.0℃ | P09 | ||
P10 | |||||||
0~5v | 0.0~100℃ | 401 | |||||
1~5v | 0.0~100℃ | 604 | |||||
0~20mA#3 | 0.0~100℃ | 701 | |||||
4~20mA#3 | 0.0~100℃ | 801 |
#1 0~900℃范圍內不能保證精度;
#2 -199.9-100℃范圍內不能保證精度;
#3 需要輸入端子間外接一個250Ω的電阻。
第一報警表[ALMI](標準內置)以及第二報警(可選)(表二)
A:上限偏差報警 B:下限偏差報警 C:上下限偏差報警 D:范圍內報警 E:附待機上限偏差報警 F:附待機下限偏差報警 |
G:附待機上下限偏差報警 H:上限輸入值報警 J:下限輸入值報警 K:附待機上限輸入值報警 L:附待機下限輸入值報警 |
注:定貨時根據以上內容詳細填寫
接線
接線注意:
1.熱電偶輸入,應使用對應的補償導線。
2.熱電阻輸入,應使用低電阻且無差別的3根導線.
3.輸入信號線應遠離儀器電源線.動力電源線和負荷線,以避免產生雜訊干擾。
4.儀器電源線通常下致被動力電源干擾。
•儀器補外部雜訊干擾時,必須使用雜訊濾波器。
•縮短電源線的捻合絞距,距離越短越有助于減小雜訊。
•在儀表板上安裝雜訊濾波器并接地,并減小雜訊濾波器輸出與儀器電源端子的接線距離。
•不要在濾皮器輸出端安裝保險以及開關,這樣會降低濾波器效果。
5.接線應該符合每個國家的國標,電源線應使用600v聚氯乙烯絕緣線)(JIsc3307)
6.電源開啟后以繼電器輸出的儀表需5-6秒之準備時間,如作外部的連結回路等信號使用時,請并用延遲繼電器。
7.本儀器無電源開關和保險絲,如果需要可加裝建議保險絲規格:額定電壓250V 額定電流1A 保險絲型號:延時保險
8.不要過分旋緊端子螺釘。此外使用合適的端子螺絲接線片(螺絲型號號M3*6建議力矩0.4Nm)
儀表技術參數模式的設置:
在儀表正常通電后,按參數設定模式進入并找到數據參數”LCK “將期代碼”1000“再按”SET“鍵使儀表確認,將“SET”鍵與”∠“鍵兩鍵同時按住,約3秒后,在PV顯示”COd“=000時,依次按“SET”鍵可得到并循環顯示下列參數:
顯示符 | 設定值 | 說明 | 量程范圍 | |||
SL1 | 0 | 0 | 0 | 0 | K | 0~1372℃ |
0 | 0 | 0 | 1 | J | 0~1200℃ | |
0 | 0 | 1 | 0 | L | -200~400℃/199.9~400.0℃ | |
0 | 0 | 1 | 1 | E | 0~800℃ | |
0 | 1 | 0 | 0 | N | 0~1300℃ | |
0 | 1 | 1 | 1 | R | 0~1769℃ | |
1 | 0 | 0 | 0 | S | 0~1769℃ | |
1 | 0 | 0 | 1 | B | 0~1820℃ | |
1 | 1 | 0 | 0 | Pt100 | -200~650℃/199909~650.0℃ | |
1 | 1 | 0 | 1 | JPt100 | -50~150℃/50.0~150.0℃ | |
1 | 1 | 1 | 0 | 0~5V | -1999~9999 | |
1 | 1 | 1 | 1 | 1~5V | -1999~9999 | |
1 | 1 | 1 | 0 | 0~20mA | -1999~9999 | |
1 | 1 | 1 | 1 | 4~20mA | -1999~9999 | |
SL2 | 0 | 0 | 0 | 0 | 略 | |
SL3 | 0 | 0 | 0 | 0 | 略 | |
SL4 | 0 | 0 | 0 | 未設定第一組報警功能 | 第一報警(ALMI)類型選擇 | |
0 | 0 | 1 | 上限偏差報警 | |||
0 | 1 | 0 | 上/下限偏差報警 | |||
0 | 1 | 1 | 過程值上限報警 | |||
1 | 0 | 1 | 下限偏差報警 | |||
1 | 1 | 0 | 帶報警(區域內報警) | |||
1 | 1 | 1 | 過程值下限報警 | |||
0 | 無待機報警功能 | 第一報警待機功能選擇 | ||||
1 | 有待機報警功能 | |||||
SL5 | 0 | 0 | 0 | 0 | 第二組報警功能設定 | 同第一報警 |
SL6 | 0 | 正動作控制(制冷) | 主控制正/逆動作選擇 | |||
1 | 逆運作控制(加熱) | |||||
0 | 主控制時間比例輸出 | 主控制輸出類型選擇 | ||||
1 | 主控制連續輸出(4-20mA) | |||||
SL7 | 0 | 激勵報警 | 激勵報警/非激勵報警 | |||
1 | 非激勵報警 | (第一報警側) | ||||
0 | 激勵報警 | 激勵報警/非激勵報警 | ||||
1 | 非激勵報警 | (第二報警側) | ||||
SL8 | 0 | 0 | 0 | 0 | 略 | |
SL9 | 0 | 0 | 0 | 0 | 略 | |
SL10 | 0 | 0 | 0 | 0 | 略 | |
SL11 | 0 | 0 | 0 | 0 | 略 |
在“Cod”=0001時,依次按“SET”鍵可得到并往返循環顯示下列參數:
顯示符 | 出廠值 | 說明 | 設定范圍 |
SLH | 依定貸 | 設定值測量小范圍上限 | 見上表 |
SLL | 依定貸 | 設定值測量小范圍下限 | 見上表 |
PGdP | 0 | 小數點位數 | 0-3 |
OH | 2或2.0 | AT自整定輸出不動作帶寬 | 0-100或0.1-100.0 |
AH1 | 2或2.0 | 第一報警輸出不動作帶寬 | 0-100或0.1-100.0 |
AH2 | 2或2.0 | 第二報警輸出不動作帶寬 | 0-100或0.1-100.0 |
CTr | 800 | 電流互感器比率 | 0-9999 |
dF | 1 | 數字濾波常數 | 0-100 |
STTM | 100 | 使測量值穩定的時間因數 | 0-200 |
STPK | 67 | 比例帶計算的因數 | 0-200 |
STIK | 16 | 積分計算的因數 | 0-200 |
